Explanation 설명

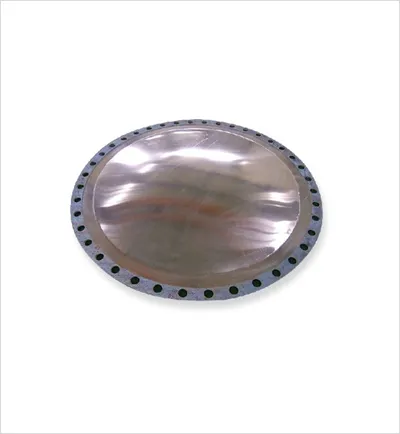

PVSDC(Solid Dome Circular) Explosion vent panel은 Solid aluminum panel입니다.저압 정지 상태하에서 보호받을 수 있도록 설계되고, 양압과 진공, 진동 조건에서 사용할 수 있는 가장 경제적인 단판형 Vent panel입니다.주로 저압 및 대기압 저장 Type 용기를 보호하기 위해 설치합니다.의도적인 가공이 없이 파열 설계값에 의해 Solid aluminum의 Size와 Thickness 결정되어 유체의 내부 압력에 의해 파열되는 Type입니다.표준 또는 비표준 Companion flanges/frames 사이에 Gasket와 같이 설치됩니다.
Properties 특징
저압의 적용에 적합한 Type입니다.Sealing sheet가 없이 Solid aluminum 단판형 Type으로 사용되고 있으나, 경우에 따라 부식을 방지하기 위해서 하부에 Teflon을 적용하여 부식을 방지할 수 있습니다.Solid aluminum panel의 최대 사용 온도는 149℃로 적용하고 있으나, 하부에 Heat shield를 적용하면 350℃까지 적용할 수 있습니다.Gasket로는 Non-Asbestos, Teflon, Silicon, Rubber등 다양한 재질을 사용합니다.필요시 Vacuum support를 적용하여 Vacuum에도 견딜 수 있습니다.Alarm sensor system을 적용하여 Panel의 파열 여부를Control room에서 모니터링할 수 있습니다.Flat type과 비교해 금속의 피로도나 순환 내구 기간이 더욱 개선됩니다.
