파열판(Rupture Disc & Vent Panel))

Search
Rupture Disc

Rupture Disc의 정의

Rupture Disc는 각종 압력 용기 및 Pipe Line에 설치되어 압력이 안전 한계 또는 규정 한계를 벗어나면 Rupture Disc가 파열되어 초과 압력을 안전한 장소로 배출하여 압력 용기 및 Pipe Line을 보호한다.

Rupture Disc의 설치 기준

1. 반응 폭주로 인해 스프링식 안전 밸브로는 따라갈 수 없는 급격한 압력 상승의 우려가 있는 경우
2. 순간적으로 많은 방출이 필요한 경우
3. 반응 생성물의 성질에 따라 안전 밸브를 설치하는 것이 부적당한 경우
① 내부 물질이 액체와 분말의 혼합 상태이거나 비교적 점성이 큰 물질 취급 , 저장의 경우
② 중합 반응을 일으키기 쉬운 물질 취급 , 저장의 경우
4. 독성 물질등의 누출로 인해 주위 작업 환경을 위해함으로 소량의 유체 누설도 허용되지 않을 경우
5. 유체의 부식성이 강하여 안전 밸브 재질 선정에 문제가 있는 경우
6. 고가의 안전 밸브가 부식되는 것을 방지하기 위한 경우
7. 환경 기준을 만족시키기 위해 방출을 억제해야 하는 경우8. 저장물의 자연 증발량을 방지시켜 에너지 절감 효과를 거두고자 할 경우

Rupture Disc의 적용 CODE

ASME Sec. Ⅷ, Div.1
API RP 520

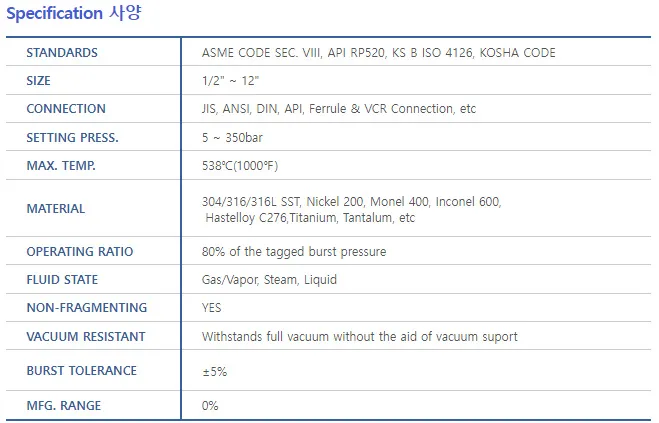

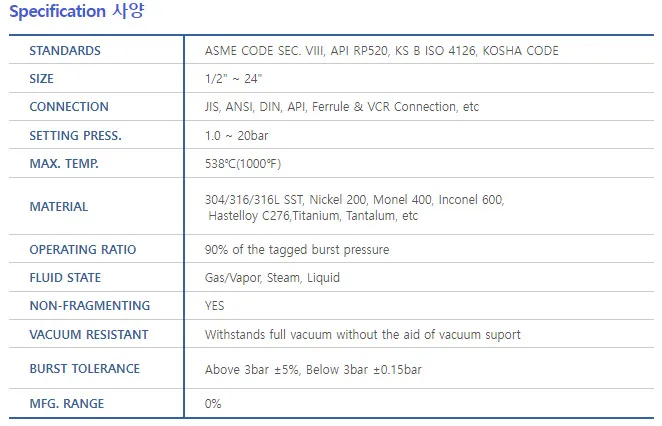

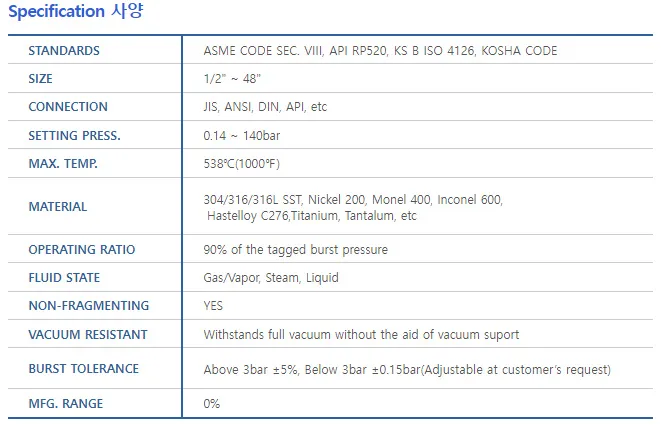

파열판소개

Explanation 설명

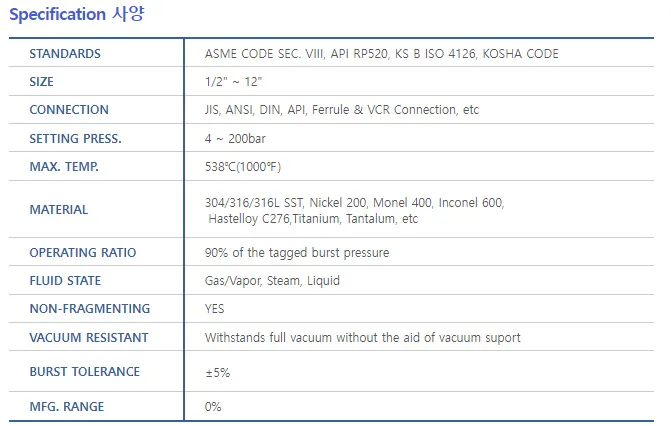

PORP(반전형)

설명

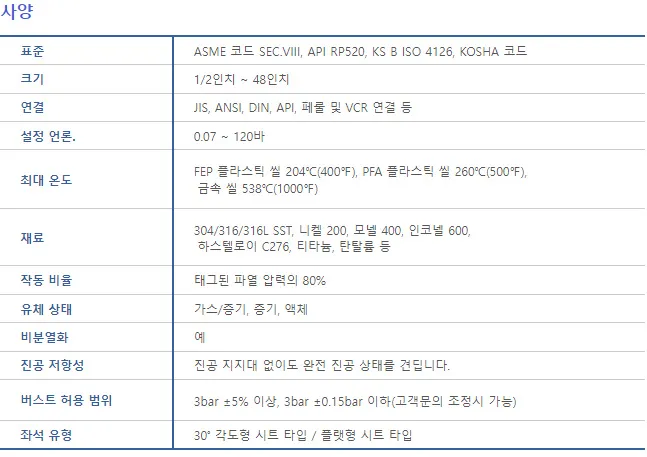

POPC / POPCA(돔형/복합형)

Explanation 설명

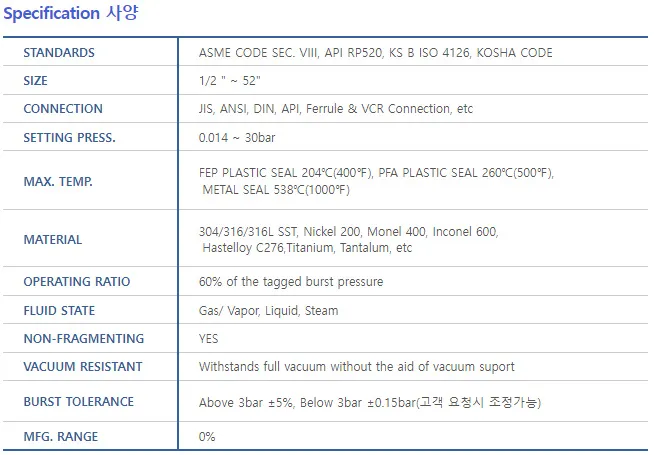

POPF(복합형/평면형)

Explanation 설명

POPSF(도반각인형)

Explanation 설명

POPSR(도반각인형)

Explanation 설명

POPRK(역돔형/복합형)

Explanation 설명

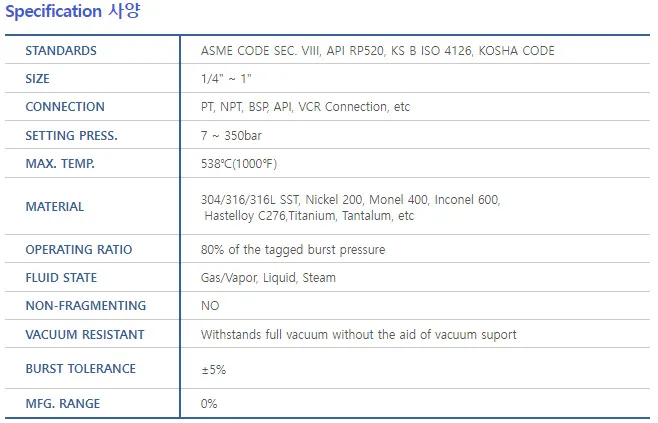

POPT(나사접속형)
Search
Vent Panel

Explosion Panel의 정의

가스, Power, 분진, 기타 혼합물 등이 점화원에 의한 발화로 인해 폭발(Detonation)로 확산되기 전인 폭연(Deflagration) 과정에서 내부에 발생한 압력과 화염 등을 순간적으로 방출시켜 설비의 손상을 방지하기 위한 안전장치

Explosion Panel의 장점

1. 폭발시 발생하는 압력 및 열을 외부로 신속하고 원활하게 배출시켜 건물이나 설비를 보호2. 팽창하는 가스에 의해 초래될수 있는 손상을 최소화하기 충분한 즉각적인 개방3. 외부에서 교체작업을 시행할 때 손쉽게 교체작업이 이루어지며 교체비용도 저렴4. 폭발시 파편이 생기지 않는 구조로 설계하여 인명과 재산을 보호5. 다양한 Size와 Type으로 인해 적용 설비의 적용에 편리

Explosion Panel의 적용설비

Silo, Bag Filter, RTO, Bucket Elevator, Duct, Hopper, Dryer 등에 적용되어 gas, powder, dust 를 배출한다.

Explosion Panel의 적용 CODE

NFPA 68
KOSHA CODE

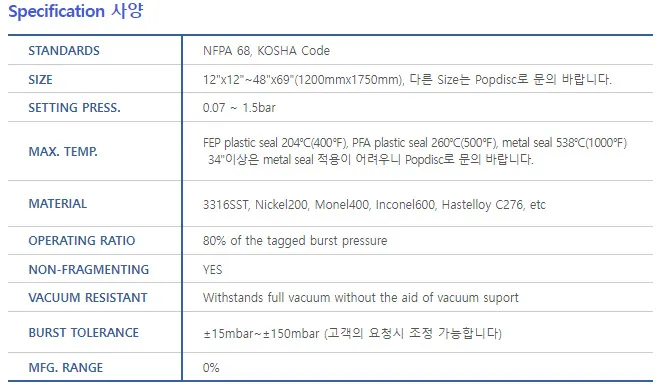

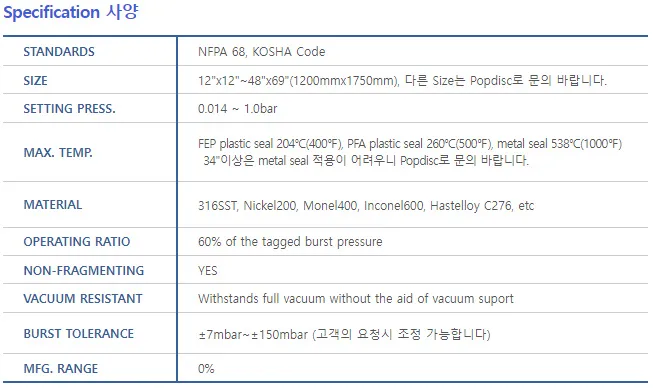

Vent Panel 소개

Explanation 설명

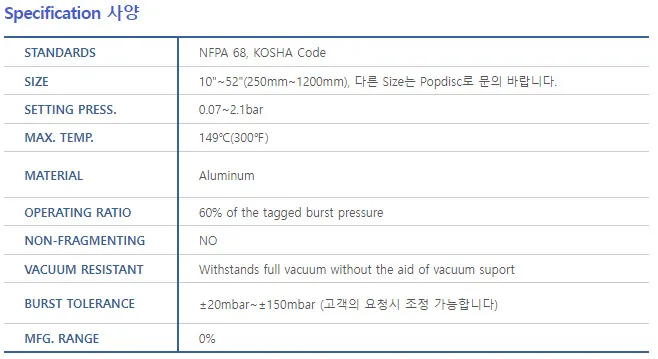

PVCFC

Explanation 설명

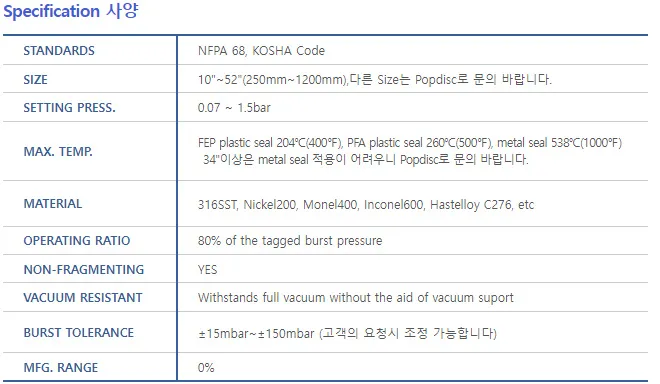

PVCFS / PVCFR

Explanation 설명

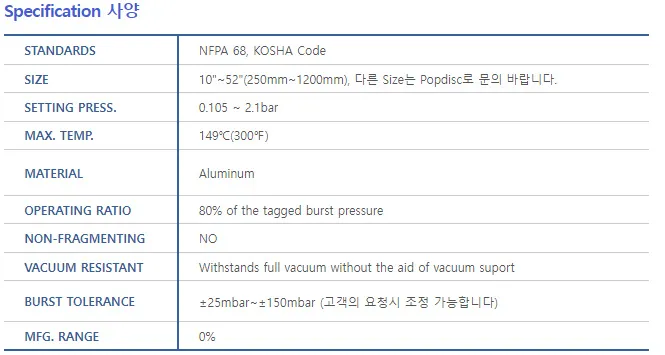

PVCDC

Explanation 설명

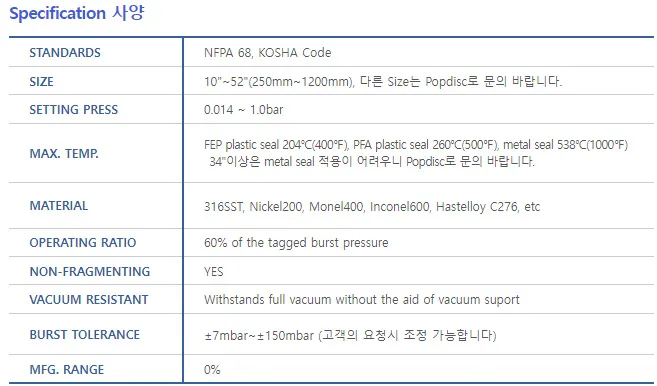

PVCDS / PVCDR

Explanation 설명

PVSFC

Explanation 설명

PVSDC
