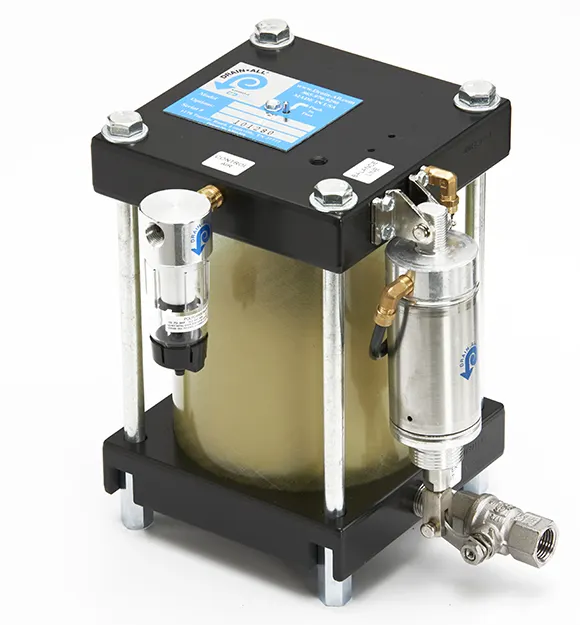

GAC-110
GAC-110은 응축수가 부식성 작용(CO2와 같은 가스 또는 공정의 공격적인 액체 성분)을 갖는 경우 및/또는 환경이 트랩 제품에 부식성인 경우(예: 시멘트 공장 또는 해상의 석유 굴착 작업)에 적용됩니다.
GAC-110 사양
입,출구 | 콘트롤에어 | 발란스라인 | L | W | H |
1/2 INCH(NPT) | 1/4 INCH | 1/8 INCH | 26.7 CM | 23.5 CM | 27.9 CM |
최대액체온도 | 최대액체압력 | 최소콘트롤에어 | 최대콘트롤에어 | 최대유량 | 무게 |
76.7 C | 11.7 BARG | 2.8 BARG | 9.0 BARG | 1.5 GPM | 9.5 KG |
자로 다운로드
응축수에 관한 기본 자료
기술 - 작동 원리

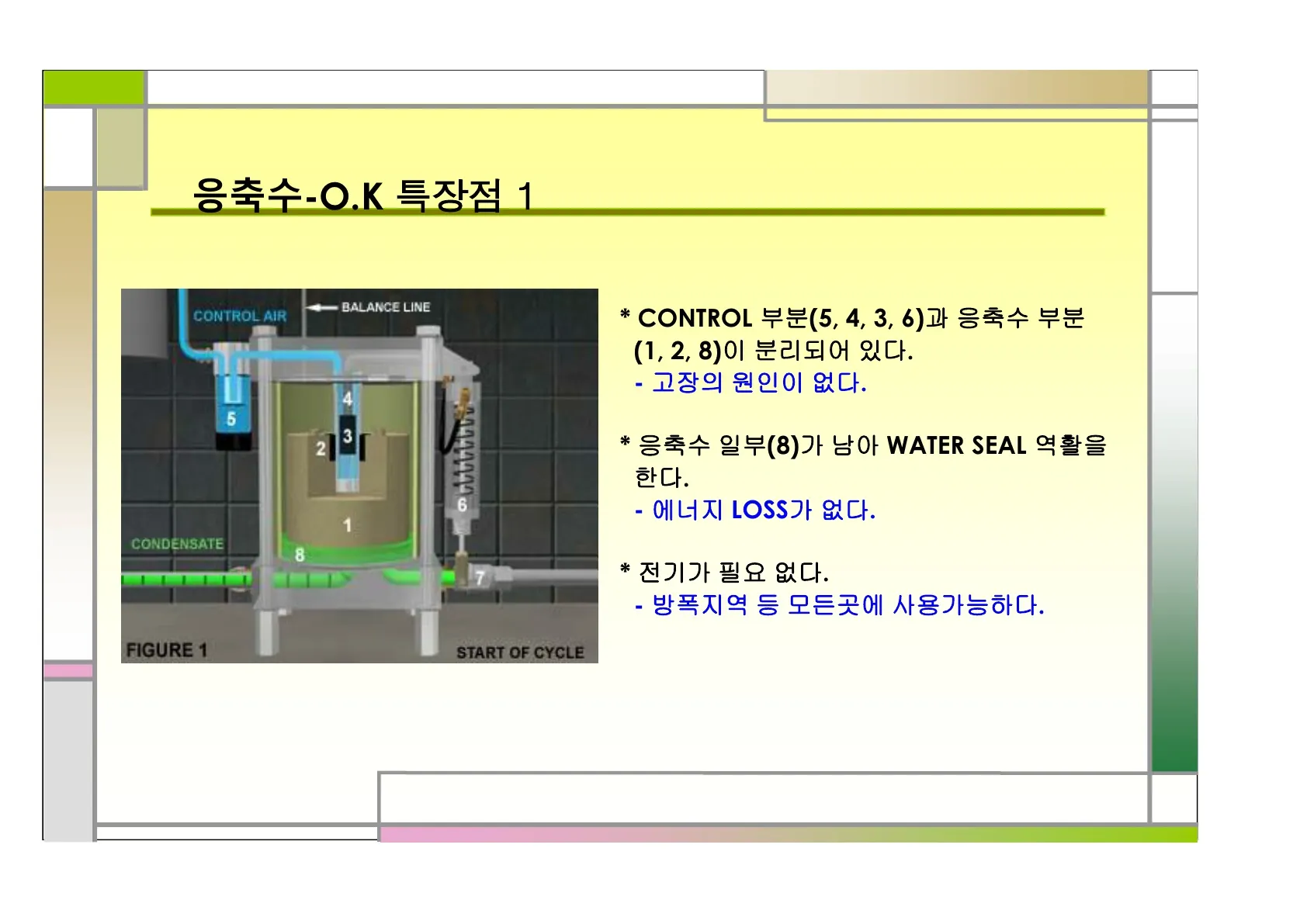

그림 1 - 사이클 시작
통합 플로트 자석(2)이 있는 플로트(1)는 가장 낮은 수준에 있습니다. 플로트 자석은 내부 자석(3)을 위로 밀어내는 자기력을 가하여 밸브 스템(4)에 고정합니다. 이렇게 하면 제어 필터(5)를 통해 들어오는 제어 공기가 작동 실린더(6)에 도달하지 못하게 되고, 작동 실린더는 배출 볼 밸브(7)가 닫힌 위치에 있는 홈 위치에 유지됩니다. 내부 자석과 밸브 스템은 중앙 튜브에 위치하며 응축수와 분리됩니다.
마지막 배출 주기에서 저수지 바닥에는 항상 잔류 응축수(8)가 있습니다. 응축수-O.K.는 축적된 응축수가 모두 제거되기 전에 배출을 멈추어 값비싼 압축 공기를 보존하는 액체 씰을 제공합니다.
그림 2 - 방출 시작
응축수가 유입되면 플로트 자석이 있는 플로트가 가장 높은 위치로 올라갑니다. 이 시점에서 응축수-O.K.는 방출되도록 트리거되었습니다. 플로트 자석이 내부 자석을 지나 올라와 아래로 밀어내어 작동 실린더로 제어 공기의 흐름을 엽니다. 작동 실린더는 볼 밸브를 열고 축적된 응축수를 방출하기 시작합니다.
올바른 양의 응축수가 배출되어 액체 밀봉이 남으면 플로트가 낮아져 플로트 자석이 내부 자석을 통과하여 밸브 스템에 대해 위로 밀어냅니다. 이렇게 하면 작동 실린더로의 제어 공기 흐름이 중단되고 실린더는 홈 위치로 돌아가 배출 볼 밸브가 닫혀 응축수 흐름이 중단됩니다. 그림 1과 같이 사이클의 이 지점에서 응축수가 다시 저장고에 축적되기 시작하고 사이클이 반복됩니다.
응축수-O.K : 자주 질문하는 항목
1. 응축수-O.K 모델이 여러 가지라는 것을 알고 있는데, 내 용도에 맞는 모델을 어떻게 선택해야 합니까?
다양한 적용 요건을 충족하는 수백 개의 응축수-O.K 모델이 있습니다. 치수 옵션, 설계 특징, 구성 요소 옵션, 작동 매개변수, 특수 소재 및 코팅을 사용하여 압축 공기, 압축 가스, 공정 액체 취급 또는 진공 시스템의 액체 취급에서 사실상 모든 액체 취급 요건을 충족하는 "적용 분야별 제품 솔루션"을 제공합니다. 20년 이상의 R&D, 엔지니어링 개발, 애플리케이션 평가 및 시스템 통합 지원을 통해 응축수-O.K.의 엔지니어링 그룹과 제조 운영은 매우 광범위한 애플리케이션 포트폴리오에 대한 전문 지식과 제품을 축적했습니다. TEAM 응축수-O.K.는 귀사의 TEAM의 일원으로 귀사와 협력하여 귀사의 사양을 평가하고, 올바른 제품을 추천하고, 배관 배열을 자세히 설명하고, 설치를 감독하고, 시공된 설치를 검토하여 최적인지 확인합니다. 010-4526-9083으로 응축수-O.K. 기술 서비스에 연락하거나 gna9083@naver.com 으로 이메일을 보내면 성공적인 응축수 처리 프로젝트를 위해 필요한 모든 지원과 도움을 받을 수 있는 응축수-O.K. 팀을 귀사 팀에 추가할 수 있습니다.
2. 기술 지원이 필요한데, 누구에게 문의해야 합니까?
010-4526-9083으로 응축수-O.K. 기술 서비스에 연락하거나 gna9083@naver.com 으로 귀하의 요구 사항이나 상황을 설명하는 이메일을 보내주십시오.
3. 응축수-O.K. 품질 시스템은 ISO 인증을 받았나요?
네, 그렇습니다.
4. 응축수-O.K.는 전기를 사용하나요?
아니요. 응축수-O.K. 제품은 완전히 공압식이며 간단한 배관 연결로 설치하기 매우 쉽습니다. 전기적 드롭, 연결 또는 전기 사용이 필요하지 않습니다.
5. 응축수-O.K.는 어디에 설치할 수 있나요?
압축기, 공기 리시버 탱크, 인터쿨러, 애프터쿨러, 드라이어, 분리기, 필터 및 드립 레그의 공기 또는 가스 압축 시스템 내의 액체 축적 지점에서. 응축수-O.K.l 제품은 압력 또는 진공을 포함하여 액체를 이동하는 공정 작업에서도 사용할 수 있습니다.
6. 이게 오일-워터 분리기인가요?
아니요. 응축수-O.K. 제품은 시스템 압력을 낭비하지 않고 장비/시스템에서 생성/응축된 액체를 제거합니다. 압축 공기/가스 장비/시스템에서 오일, 응축수 및 입자를 배출합니다. 응축수-O.K. 제품에서 배출되는 것은 적절한 배출 지점 또는 처리를 위한 오일-물 분리기로 파이프로 연결됩니다.
7. 응축수-O.K.는 건조기를 대체할 수 있나요?
아니요. 응축수-O.K.는 건조기와 함께 작동합니다. 건조기는 일반적으로 압축 공기/가스의 수증기를 액체 응축수로 변환하고, 이는 일반적으로 건조기에 통합된 작은 자동 배수 장치를 통해 배출됩니다. 이러한 작은 자동 배수는 종종 막힘과 고장이 발생하기 쉽습니다. 이런 경우 이러한 배수구는 일반적으로 막히지 않고 작동하는 데 전기를 사용하지 않는 응축수-O.K. 제품으로 교체됩니다. 건조기는 응축하여 시스템에서 제거할 수분을 준비합니다. 신뢰할 수 있고 견고한 응축수-O.K.의 역할은 귀중한 압축 공기/가스를 낭비하지 않고 액체가 실제로 공기 시스템에서 배출되도록 하는 것입니다.
8. 밸런스 라인 포트는 무엇을 하나요?
밸런스 라인 포트는 액체가 저수조에 들어갈 때 응축수-O.K. 저수조에서 배출된 공기를 처리하는 수단을 제공합니다. 밸런스 라인 포트를 사용하는 가장 좋은 방법은 응축수-O.K.의 포트에서 배수되는 용기로 다시 파이프를 연결하는 것입니다. 밸런스 라인 파이프의 전체 길이를 따라 응축된 액체를 담을 수 있는 지점이 전혀 없는지 확인하십시오. 밸런스 라인은 움푹 들어가거나 처질 수 없으며 아래로 내려갔다가 다시 올라가서는 안 됩니다. 그러면 물을 가두고 적절한 공기 흐름을 차단하는 함정이 형성되기 때문입니다. 배수되는 용기에 밸런스 라인을 제대로 연결할 위치가 없는 경우 대기로 배출하여 소량의 공기가 저수조에서 빠져나와 채울 수 있습니다. 밸런스 라인을 파이프하는 대체 방법은 여러 가지가 있습니다. 최적의 작동을 위한 파이프 배치에 대한 도움을 받으려면 응축수-O.K.에 문의하십시오.
9. 밸런스 라인과 제어 공기 라인을 티 커넥션으로 연결할 수 있나요?
아니요. 밸런스 라인과 제어 공기 라인을 함께 티로 연결하지 마십시오. 이러한 공기 라인은 각각 고유한 목적이 있으므로 함께 연결해서는 안 됩니다. 제어 공기는 공압 작동 실린더를 작동시키기 위해 제어 공기 회로에 공기를 공급하기 때문에 가장 깨끗하고 건조한 공기여야 하며, 깨끗한 건조 공기를 사용하면 가장 잘 작동하고 오래 지속됩니다. 밸런스 라인은 저수조의 공기가 빠져나가 저수조에 유입 액체를 위한 공간을 남겨줍니다. 이 공기에는 제어 공기 라인에 연결된 티 피팅을 통해 끌어올릴 수 있는 습기가 포함되어 있습니다. 그런 다음 해당 습기가 제어 공기 회로로 직접 끌어들여져 제어 공기 경로와 공기 실린더가 손상될 수 있습니다. 도움이 필요하면 응축수-O.K.에 문의하여 적절한 배관 배열을 선택하는 데 도움을 받으십시오.
10. 응축수-O.K.의 액체 흐름 처리 용량은 얼마입니까?
각 응용 분야에서 해당 응용 분야의 압력과 배관 레이아웃을 기반으로 응축수-O.K. 모델은 각 사이클에서 특정 양의 액체를 배출합니다. 그런 다음 사이클 빈도는 특정 액체 유량을 제공합니다. 이는 모델, 포트 크기 및 응용 분야 특성에 따라 다릅니다. 응축수-O.K.에는 분당 100갤런을 훨씬 넘는 대용량의 응축수를 처리하는 제품이 있습니다. 응축수-O.K.에 문의하여 특정 요구 사항에 맞는 "응용 분야별 제품 솔루션"인 제품 추천을 받으세요.
11. 응축수-O.K.는 어떤 크기의 압축기를 다룰 수 있나요?
모든 크기의 압축기, 인터쿨러, 건조기, 필터, 압축 공기/가스 시스템, 대기 또는 진공 시스템에서 효과적으로 작동하는 응축수-O.K. 모델이 있습니다. 응축수-O.K.에 애플리케이션 사양을 제공하기만 하면 요구 사항에 맞는 "애플리케이션별 제품 솔루션"이 추천됩니다.
12. 하나의 응축수-O.K.로 여러 탱크 및/또는 압축기 시스템을 비울 수 있습니까?
아니요. 모두 정확히 동일한 압력 수준이 아니며 적절한 공기 및 액체 흐름이 달성되지 않습니다. 자세한 내용은 응축수-O.K.에 문의하여 적절한 배관 레이아웃에 대한 지원을 요청하세요.
13. 응축수-O.K.를 압력이 11KG/CM2G 이상인 시스템에 사용할 수 있나요?
네. 더 높은 압력 모델은 최대 82KG/CM2G까지 가능합니다.
14. 응축수-O.K.를 온도가 76.7C 이상인 시스템에서 사용할 수 있습니까?
네. 더 높은 온도 모델은 최대 176C까지 가능합니다.
15. 시스템에 금속성 쓰레기, 즉 녹이 많이 있다면 어떨까요?
모든 응축수-O.K. 표준 제품은 평균적인 시스템에서 발견되는 일반적인 녹과 이물질을 처리할 수 있습니다. 과도한 녹과 이물질이 있는 장비와 시스템의 경우 응축수-O.K.는GAR-110이라는 특수 제품 그룹을 보유하고 있습니다. 이 제품은 심각한 녹이 슬기 쉬운 응용 분야를 위해 개발되었으며 제품 설계가 모든 사이클에서 응축수-O.K.를 청소하기 위해 녹과 이물질을 격리하고 정화하기 때문에 상류에 여과기가 필요하지 않습니다. 응축수-O.K.가 녹과 이물질의 양을 포함하여 응용 분야 요구 사항을 파악하면 "응용 분야별 제품 솔루션"을 권장할 수 있습니다.
16. 응축수-O.K.를 압축 공기 시스템의 응축에 대한 데이터를 수집하여 적절한 시스템 장비 작동을 결정하는 도구로 어떻게 사용할 수 있습니까?
응축수-O.K.의 옵션 사이클 카운터(공압식과 전자식 모두 사용 가능)를 사용하면 응축수-O.K.는 압축 공기 시스템의 장비가 생성하는 액체의 양에 대한 정확한 데이터를 제공할 수 있습니다. 사이클 카운터가 있는 응축수-O.K.는 벤치마킹 도구이기 때문에 새로운 압축 공기 시스템 장비를 구매할 때 매우 유용합니다. 새 장비로 교체하기 전에 현재 장비의 응축수 생산을 벤치마킹하고 새 장비를 설치하기 전과 후의 응축수 생산을 비교할 수 있습니다. 사이클 카운터가 있는 응축수-O.K.를 설치하면 실시간 추세 분석 도구가 됩니다.
응축수-O.K.는 모든 사이클에서 동일한 양의 액체를 배출하므로(모델에 따라 다름) 특정 온도 및 습도 조건에서 특정 기간 동안 배출 사이클 수를 알면 액체 생산을 추적하고 차트로 표시할 수 있습니다. 이 벤치마킹은 주변 온도 및 습도 조건의 지속적인 변화와 연관시킬 수 있으며, 이를 그래프로 변환하여 액체 생산의 차이를 식별할 수 있습니다. 그런 다음 이러한 그래프를 사용하여 액체 흐름의 변화를 식별할 수 있습니다. 주어진 온도 및 습도 조합에 대한 차트에 표시된 정상 범위를 벗어난 주어진 액체 흐름은 배출되는 용기를 조사해야 함을 나타냅니다. 사이클이 너무 적으면 응축수-O.K.에 도달하는 액체가 충분하지 않으므로 조사해야 합니다. 사이클이 너무 많으면 너무 많은 액체가 생성되거나 어딘가에서 너무 많은 액체가 응축수-O.K.에 도달하므로 조사해야 합니다. 시스템이 생성하는 액체의 양을 아는 것도 오일-물 분리기의 크기를 적절하게 조정하는 데 필수적입니다. 이러한 실시간 분석 기능은 응축수가 제대로 통과하지 못하는 장비 문제나 막힌 배수관과 같은 어떤 것으로 인해 사이클이 중단될 경우 경보를 제공할 수도 있습니다. 전자 카운터는 PLC 또는 컴퓨터에 연결하여 실시간 데이터 전송을 할 수 있습니다. 추가 정보가 필요하면 응축수-O.K. 기술 서비스에 010-4526-9083 또는 gna9083@naver,com으로 문의하세요 .
17. 다른 트랩은 막히는데 응축수-O.K.는 왜 막히지 않나요?
작은 구멍과 팝펫 스타일 밸브 또는 개스킷 배출 씰이 있는 다른 배수 트랩 장치는 고체 이물질이 있을 때 막히기 쉽습니다. 이러한 장치의 메커니즘은 트랩 저장조 내부에 있거나 오일과 이물질에 취약할 뿐만 아니라 복잡하고 취약하며 고장이 발생하기 쉬운 방식으로 연결되어 있습니다.
각 응축수-O.K.에는 크고 매끄러운 액체 흐름 경로와 배출 포트가 있으며, 막힘을 방지하도록 설계된 산업용 고강도 전단 작용 배출 볼 밸브가 있습니다. 응축수-O.K.의 모든 제어 경로는 저수조에서 완전히 분리되어 있으므로 다른 제품에서 발생하는 것처럼 응축수의 오일이나 이물질로 오염될 수 없습니다. 또한 응축수-O.K.의 저수조 내부에는 다른 "기계식 레버 암 플로트 스타일" 트랩에서 발견되는 것과 같은 기계적인 부품이 없습니다.
20년 이상 동안 응축수-O.K. 제품은 전 세계 시장에서 가장 설치하기 쉽고, 가장 신뢰할 수 있고, 견고하며, 걱정 없는 응축수 제거 제품임을 입증했습니다. 응축수-O.K.는 최고의 품질과 신뢰성을 나타내는 것으로 높은 평가를 받고 있으며, 이는 회사의 모토인 "설치하고 잊어버리세요"를 뒷받침합니다.
18. 응축수-O.K. 제품은 신뢰할 수 있나요?
응축수-O.K.의 사이클링은 저수조에서 분리된 완전히 공압식 제어 공기 회로와 특허받은 자기적 상호 작용으로 제어됩니다. 다른 공압식 배수구에는 저수조 내부에 물과 이물질이 있는 많은 부품이 있는 복잡한 레버 액션 "변기 그릇" 유형의 내부 플로트가 있는 반면, 응축수-O.K. 내부에는 마모되거나 걸리는 기계적 가동 부품이 없습니다. 응축수-O.K.는 완전히 공압식이므로 정전이나 타이머 솔레노이드 밸브, 모터식 볼 밸브 또는 전기 작동 플로트 트랩과 같은 전기 장치의 다른 취약성의 영향을 받지 않습니다. 제어 공기 경로가 저수조 영역과 분리되어 있기 때문에 응축수-O.K.는 안정적이고 견고합니다. 일부 전자 트랩 장치, 타이머 및 플로트에는 알람과 같은 추가 기능을 제공한다고 주장하는 PC 보드가 있습니다. 이러한 제품에 막힘과 파손으로 인해 종종 고장이 나고 빠르게 마모되어 연간 유지 관리 부품과 노동력이 필요한 복잡한 구성 요소가 있는 이러한 취약한 설계가 없다면 이러한 알람은 필요하지 않을 것입니다. 알람은 제품 설계가 좋지 않아 필요한데, 압축기실에서 산업용으로 제대로 설계되지 않은 제품에 대한 "해결책"이라기보다는 좋은 기능입니다. 산업적으로 견고한 응축수-O.K.의 뛰어난 설계는 이러한 장치가 필요하지 않습니다.
19. 응축수-O.K는 작동하기 위해 프라이밍이 필요합니까?

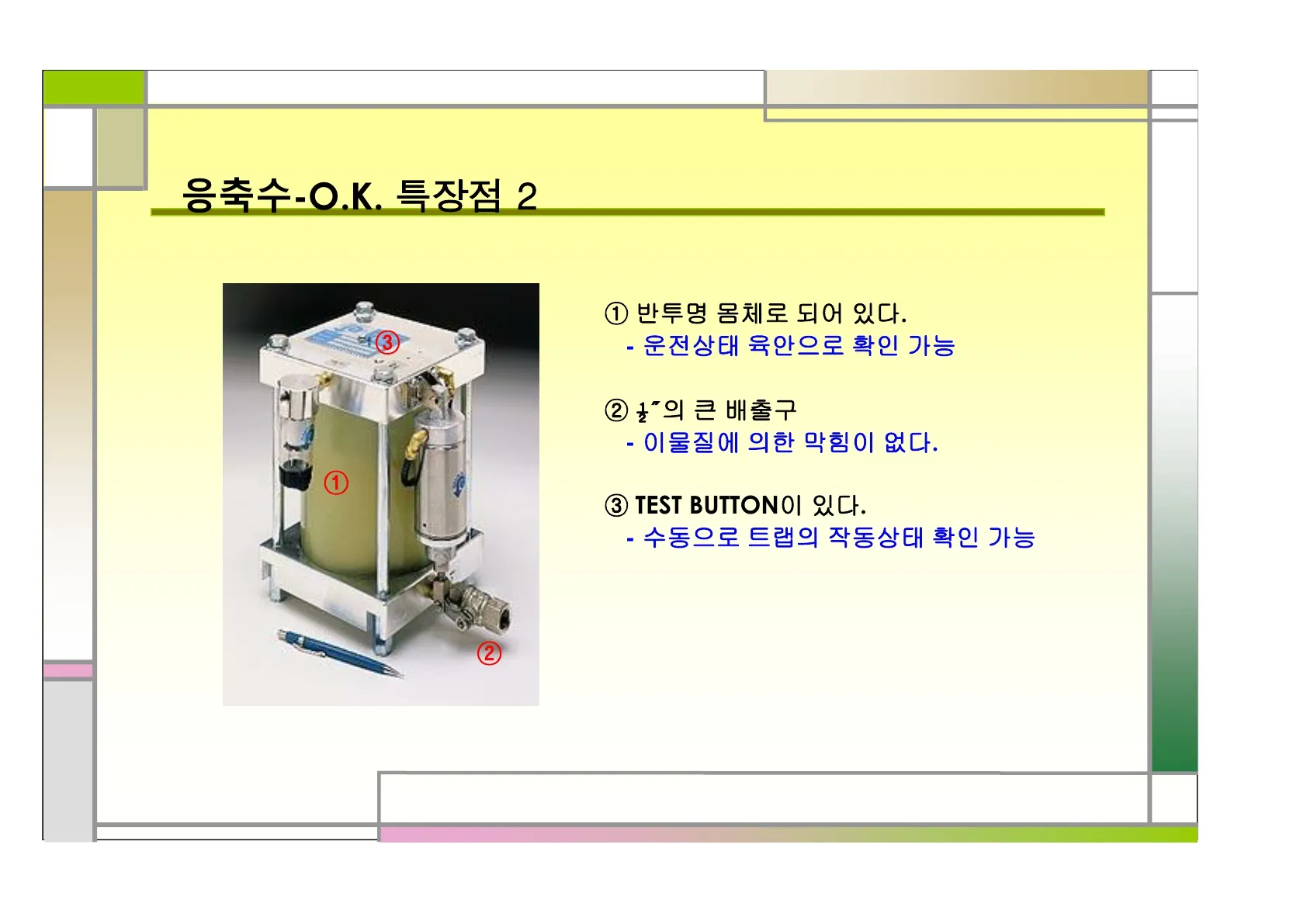

아니요. 응축수-O.K. 제품은 자체 프라이밍이 가능하며 자동으로 작동합니다. "설치하고 잊어버리세요"가 모토입니다. 적절한 양의 액체가 저수조에 유지되면 자동으로 작동합니다. 반투명 저수조 슬리브에서 항상 액체 수위를 볼 수 있습니다.
