샤린 발란스의 FAQ
1.샤린 밸런스는 압축기 제어를 위해 어떻게 구성되나요?
살린 밸런스 제어는 압축기 제조업체의 표준 원격 제어 기능을 적용한 시스템입니다.
압축기의 자체 안전 시스템은 변경되지 않고 압축기의 기본 작동은 변경되지 않습니다.
압축기 제어의 경우 서비스 스위치와 전류 측정기 및 I/O 릴레이에 의해 구성됩니다.
살린 통합제어 시스템의 기본 원격 제어 릴레이는 Start, Stop, Load, Remote on/off입니다.
압축기 컨트롤러를 변경할 필요가 없습니다.
2.샤린 통합 제어 시스템은 압축기 제어 시스템을 어떻게 기본 구성되나요?
3.샤린 통합제어 시스템 설치 후 기존 제어 시스템은 어떻게 작동합니까? 병렬로 작동합니까?
기존 SCADA(존재하는 경우) 시스템의 원격 제어가 병렬로 작동하지 않습니다. Sarlin은 원격 시작/중지/로드/언로드를 위해 압축기 제어 연결을 재 구축합니다. SB 설치 후 압축기 원격 제어는 SB에서만 가능합니다.
기존의 압축기 제어 방식인 로컬 제어는 항상 백업 제어입니다. SB가 실패하면 압축기는 자동으로 로컬 제어로 되돌아갑니다. 이는 백업으로 압축기 컨트롤러에 저장된 압축기의 원래 압력 설정이 활성화 됨을 의미합니다. 일반적으로 로컬 압력 설정은 SB가 자동 제어에서 실행될 때 작성된 설정보다 높습니다. LOCAL Control에서 고객은 지금처럼 압축기를 작동할 수 있습니다.
Sarlin Balance는 최적화 시스템이며, 압축 공기 전달을 보장하기 위해 압축기의 로컬 제어를 항상 다시 사용할 수 있습니다.
4.SB가 제어할 때 압축기가 너무 자주 시작됩니다.
압축기 모터는 하루 및 시간당 시동 횟수 제한으로 보호됩니다.
최대 압축기 특정 값, 시운전 과정에서 하루 및 시간당 시작이 설정됩니다.
5.압축공기 사용량 변화가 많을 경우 살린 통합 제어 시스템은 어떻게 빨리 대응할 수 있나요?
살린 통합 제어 시스템은 공기 사용의 큰 변화를 예상하고 압력을 높이고 압축기를 미리 시작할 수 있습니다.
고객의 자동화 시스템이 큰 공기 사용량을 예상하기 위해 살린 통합 시스템에 데이터를 제공할 수 있으면 수요 발생 전에 대응할 수 있습니다.
살린 통합 제어 시스템에는 시스템이 압력 레벨 변화에 반응하는 속도에 영향을 미치는 압축기 별 및 시스템 별 특별한 개별 변수에 관한 데이터가 있습니다. Sarlin Balance 시스템을 최적화하는 동안 Sarlin은 각 상황에서 최상의 성능에 도달하도록 개별 변수를 조정할 수 있습니다.
시운전 직후 결과가 정확하지 않으면 시스템 매개 변수가 나중에 조정됩니다. 압축기 전류 및 압력 수준에 대한 일부 기록 데이터를 얻은 후에 시스템 기능을 분석하고 반응 시간을 미세 조정할 수 있습니다.
6.Sarlin은 고객과 압축기의 제어 방법에 동의합니다.
터보, 로드/언로드가 가능하지만 너무 자주는 아닙니다. 고객은 자동 시작/중지를 허용하지 않지만 SB 제어에서는 그러한 기능을 사용할 수 있습니다.
TURBO 2, 시/정지 가능, 2회/일/압축기, 로드/언로드 가능.
TURBO 압축기의 경우 우선 순위는 1.IGV 제어 2.로드/언로드 3.시작/중지 제어입니다.
7.IGV 제어시 발생하는 서지 방지 방법
SB는 IGV를 직접 제어하지 않습니다. SB는 압축기가 IGV를 작동하도록 제어합니다. SB는 IGV% 및 BOV%의 위치를 읽고 IGV 위치에 대한 작업을 수행하기 위해 자동으로 압력 설정값을 압축기 내부 설정에서 변경합니다. 자동 압력 설정 변경 기능은 작업자가 현장에서 수동으로 압력 설정을 변경하는 것과 유사한 작업입니다.
SB는 압축기 컨트롤러 설정된 안전에 관한 값 및 설정을 덮어쓰지 않습니다.
Sarlin은 서지가 발생하지 않도록 고객과 협력할 것입니다. 만약 서지가 발생하면 이 문제를 해결할 수있는 옵션이 있습니다.
8.압축기 컨트롤러에 어떻게 연결합니까?
Sarlin Balance는 Modbus RTU 또는 Profibus가 압축기 컨트롤러의 데이터를 인터페이스 할 수 있는 기능을 제공합니다. 압축기 컨트롤러에 대한 Modbus 또는 Profibus 인터페이스를 통해 압축기 제조업체의 사양에 따라 컨트롤러를 읽고 쓸 수 있습니다. 일반적으로 컨트롤러는 내부 압력, 온도, 경보 및 경고의 압축기 값을 제공합니다. 압축기 인터페이스가 사용 중일 때 Sarlin Balance는 감독을 위해 사용 가능한 모든 컨트롤러 데이터를 제공하고 값을 기록 추세로 기록합니다.
Sarlin Balance는 기존 SCADA 시스템 간의 데이터 교환을 위해 Modbus TCP / IP 또는 Profibus 또는 OPC / UA에 대한 가능성을 제공합니다. 교환할 모든 데이터 값은 나중에 동의합니다. Sarlin Balance는 예를 들면 다음과 같습니다. 공장의 MES 또는 자동화 시스템의 정보에 따라 압축기 용량을 자동으로 일치시킵니다.
9.유지 보수의 이점은 무엇입니까?
모든 측정은 나중에 분석하기 위해 2년 동안 기록됩니다. 트렌드 화면은 데이터 시각화를 위한 도구를 제공합니다.
10.추가 최적화는 어떻게 할 수 있습니까?
고객은 기본 시스템 설정을 변경하고 스스로 조정할 수 있습니다. 기본 설정은 압축기 작동 순서, 압력 설정과 같습니다.
Sarlin은 시스템에 대한 최상의 성능을 보장하고 필요할 때마다 시스템 기능을 최적화할 수 있도록 전문적인 기술 지원을 제공 할 것입니다.
나중에 새로운 압축기, 측정, 기타 시스템 수정을 수행할 수 있습니다. 전체 SB 시스템은 모듈 식으로 설계되었으며 고객의 필요에 따라 쉽게 확장할 수 있습니다.
Sarlin 지원은 시스템에 대한 원격 액세스가 가능한 경우 가장 효율적입니다.

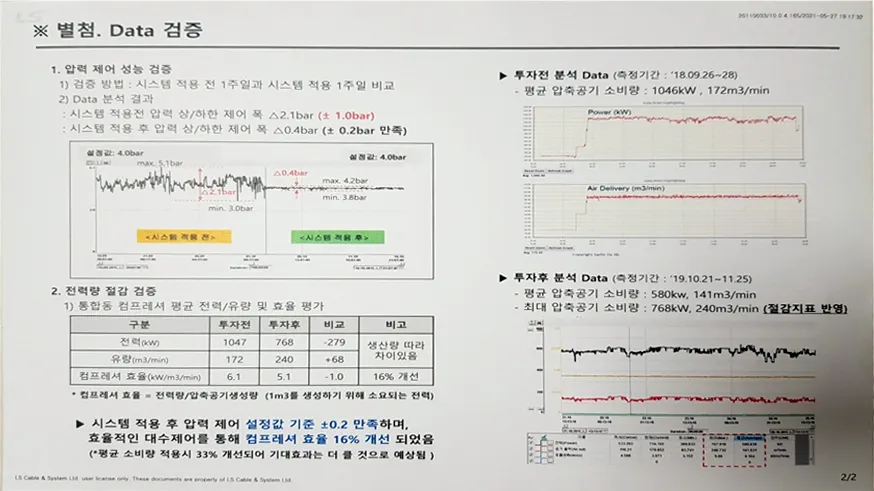

11.에너지 절감을 어떻게 평가합니까?
측정 기준으로 SB 시운전 후 1일 ..1개월 (별도 합의) 동안 압축기를 로컬 제어로 가동합니다. SB는 압축 공기 출력을 기록합니다.
자동 제어에서 SB 동안 측정, 기준 측정 후 압축기는 자동 제어로 설정됩니다. SB는 1일 .. 1개월의 값을 기록합니다.
공장 생산 데이터와 관련하여 전후 전력 데이터를 비교하여 평가할 수 있습니다.
12.Sarlin Balance 전기 절약 계산, Sarlin Balance의 압축 공기 전력 계산은?
Sarlin Balance는 각 압축기의 전류 (A)를 측정하고 Sarlin Balance 시스템에 프로그래밍 된 값에 따라 전력을 계산합니다. 전압 및 역률은 0%, 25%, 50%, 75% 및 100%의 4가지 부하율에서 사용됩니다.
압축기 시스템 전력은 계산된 압축기 전력의 합계입니다.
Sarlin Balance는 측정 및 계산된 데이터를 2년 동안 저장합니다.
13.압축 공기 시스템의 전기 절약 계산?
기준 측정 기간을 실행합니다. Sarlin Balance는 압축기를 제어하지 않고 데이터를 모니터링하고 기록합니다.
검증 측정 기간을 실행합니다. Sarlin Balance는 자동 제어로 압축기를 실행하고 있습니다.
Sarlin Balance 시스템에서 기준 전력 데이터를 가져옵니다. 압축 공기 시스템 전원의 트렌드 화면을 엽니다. 기준 측정 기간을 선택합니다. 평균 압축기 전력 값을 읽습니다.
Sarlin Balance 시스템에서 검증된 전력 데이터를 가져옵니다. 압축 공기 시스템의 전력트렌드 화면을 엽니다. 검증 측정 기간을 선택합니다. 평균 압축기 전력 값을 읽습니다.
전력 절약은 기준선과 검증 전력의 차이입니다.
압축 공기 전력 트렌드 화면
14.고/저(현장 사용) 압력에 따른 밸브 자동 제어는?
고객이 생산의 특정 부분에서 고압/저압의 완전 자동 제어를 원하는 경우 요구 사항은 다음과 같습니다.
고객은 생산 요구에 따라 규칙을 만들고 고압/저압이 필요할 때마다 SB에 신호를 보내야합니다.
SB는 특정 영역에 어떤 압축기를 전달할 수 있는지 알아야합니다.
이러한 종류의 선택적 기능은 킥오프 미팅 중에 확인됩니다.
15.압축기 설계 압력은 7bar이며 압축기가 최고의 효율로 작동합니다. 이것은 어떻게 절감됩니까?
SB 제어는 최상의 효율 지점에서 특정 압축기를 실행할 수 있는 가능성을 제공합니다.
그러나 SB의 목표는 전반적인 효율성을 극대화하기 위해 네트워크 압력을 최적화하는 것입니다. 압축기의 개별 최고 효율은 일반적으로 제어 기준이 아닙니다. 압축기는 일정한 설계 압력에 따라 제어되지 않습니다.
필터 및 건조기는 시간이 지남에 따라 증가하는 압력 손실과 공기 소비를 유발합니다. 이 압축기의 출력 압력은 충분한 네트워크 압력을 보장하기 위해 일정할 수 없습니다.
일반적으로 터보 압축기의 압력비 출력은 0.3kW/m3/min/bar이며 이보다 더 낮은 압력이면 더욱 좋을 것입니다. 압축기 기계 설계, 임펠러 및 디퓨저는 압력을 설계 압력 (예 : 7bar)에서 토출할 때 최상의 성능으로 작동합니다.
16.케이블 링이란?
Sarlin은 케이블 목록 및 케이블 이름 (Sarlin 표준에 따름)을 포함한 케이블 설계를 제공합니다.
고객이 케이블을 공급하고 설치합니다.
Sarlin에서 제공하는 케이블 목록 모델
Sarlin은 제어 장치 간의 케이블 연결 설계를 제공합니다. 예 :
17.터보 압축기를 어떻게 제어합니까?
터보 압축기의 공기 출력 제어는 IGV (Inlet Guide Vane) 및 BOV (Blow-off 밸브)와 함께 작동합니다.
터보 압축기 자체 컨트롤러는 IGV 및 BOV 제어 범위와 압축기의 안전 모드에서 작동하며 압력설정과 전류 설정에 의해 작동합니다.
터보 압축기에 대한 Sarlin Balance 제어 동작은 압축 공기 네트워크의 압력 수준을 기반으로 하며 작업자가 주어진 네트워크 압력 설정값과 비교합니다.
Sarlin Balance는 터보 컨트롤러에 자동으로 설정값을 기록하여 터보의 부하율 (즉, 공기 흐름)을 관리합니다. 터보 압축기의 부하율은 모터 전류와 IGV 및 BOV 밸브의 위치를 판독하여 지속적으로 모니터링됩니다.
Sarlin Balance와 터보 컨트롤러 간에 Modbus 또는 Profibus 연결을 설정해야 합니다.
Sarlin Balance는 릴레이 접점을 통해 기본적인 압축기 제어를 할 수도 있습니다. 이는 터보에 대한 로드/언로드/시작/중지입니다.
로컬 컨트롤
고정된 압력 설정에 따라 작동하는 터보 압축기
