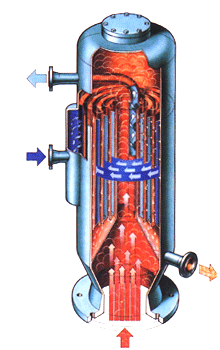

이 형태의 응축기는 컬럼, 반응조 또는 케틀에 직접 수직으로 설치되므로 기체측용 대구경 배관이 필
요치 않습니다.
기체는 중심부의 관으로 유입되어 나선형 흐름, 십자형 흐름 또는 이 두 형태의 혼합형태로 분배되게 됩니다.
냉각 유체는 본체의 주변에서 유입되어 중심부로 빠져 나가게 됩니다.
Subcooling의 최소화를 위해 기체는 본체의 상부로 올라가서 응축되어 응축 Chamber로 빠져 나가고 비응축 물체는 본체의 상단에 있는 노즐을 통해 냉각되어 빠져 나가게 됩니다.
응축 가능 물체와 비응축 물질의 실질적 냉각을 위해서는 TypeⅠ에서와 같이 나선형 흐름을 만들거나 TypeⅡ에서와 같이 십자형과 나선형 흐름의 혼합형으로 해주게 됩니다.
응축액은 본체에서 직접 형성되거나 본체의 응축액을 모으는 부분에서 모여지게 됩니다.
적용분야 :
•
Overhead Condenser
