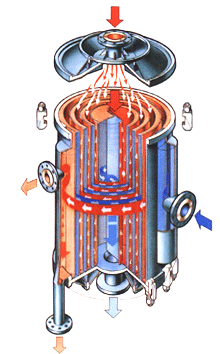

이 형태의 중심 부위는 기체를 개방된 나선형 유로에 일정하게 분해 주도록 설계되어 있습니다.
기체측 커버의 넓은 플랜지는 기체의 유로가 바깥쪽으로 바뀌어 지는 것을 막아 줍니다. 응축될 수 없는 성분들은 비교적 작은 유로를 통해 유입되어 바깥 방향의 나선 유로를 흐르게 되며 냉각수와는 완전히 반대 방향으로 흐름이 이루어집니다.
냉각수는 본체 주변의 입구로 유입되어 중심부쪽으로 흘러 다시 아래쪽 커버에 있는 출구쪽으로 나가게 됩니다. 바닥쪽 커버를 제거하면 냉각수쪽의 유로가 보이게 됩니다. 제어할 수 있는 Subcooling의 특징은 진공상태에서 응축시킬때 특별한 효과를 갖고 있습니다.
적용분야 :
•
Condenser(with internal subcooling)
