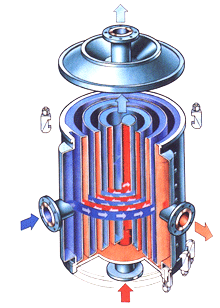

TypeⅠ은 유체를 서로 반대 방향으로 흐르도록 해줍니다. 더운 유체는 본체의 가운데 있는 입구로
들어와서 바깥쪽으로 흐르게 되며, 찬 유체는 본체의 옆에 있는 입구로 유입되어 바깥쪽에서 안쪽으로 흐르게 됩니다. 이러한 반대 방향의 흐름(Counter Current Flow)은 열교환기 내에서의 전열효과를 극대화 해 줍니다. 이 형태는 수평, 수직 어떠한 형태의 설치도 가능합니다. 특히, Slurry 나 Solid가 포함된 유체를 가열 냉각할 경우 수평으로 설치 하게 되는데, 각 나선 유로의 바닥에 침전된 교형물의 저항은 부분적인 유속의 증가를 수반하여 침전된 교형물을 자동적으로 제거시키는 효과를 발휘 합니다.
적용분야 :
•
액체 vs 액체
•
응축기(Condenser)
•
Gas Cooler
